Как сделать плитный фундамент своими руками

Главной привлекательной стороной железобетонной плиты является способность перераспределять давление на грунт всего веса здания, включая внутреннее наполнение (люди, мебель, оборудование и пр.) и снеговую нагрузку.

Ещё один плюс в том, что монолитную плиту, при должном расчете возводят на любом грунте вплоть до самой слабой почвы – торфяника.

Со страницы ©https://stroi.by/uslugi/fundament-pod-klyuch/plitnyj-fundament/

На фото: Пример армирования плитного фундамента и готовый плитный фундамент

Сколько стоит плитный фундамент под ключ и от чего зависит стоимость?

Во сколько вам обойдётся строительство плитного фундамента под ключ, во многом зависит от того, будете ли это делать сами или работу выполнят профессионалы.

Во втором случае вы можете обратиться в компанию stroi.by, специалисты которой предлагают воспользоваться таблицей стоимости фундамента. Цена зависит от объёма будущей конструкции.

Ниже приведена таблица примерной стоимость на плитный фундамент в зависимости от его площади и толщины, цены взяты с сайта stroi.by

Со страницы ©https://stroi.by/uslugi/fundament-pod-klyuch/plitnyj-fundament/

На фото: Таблица стоимости плитного фундамента в зависимости от размера и толщины плиты

Чем больше его толщина и площадь, тем дороже будет стоить плитный фундамент или УШП.

По предварительной оценке в Минске и во всей Беларуси стоимость заливки бетоном опалубки и материалов соответственно составляют 40 $ и 60 $ за 1 м² плиты. Средняя итоговая цена под ключ составляет около 112 $/м².

Если возьмётесь за работу сами, то ваши затраты составят только стоимость материалов + ваш труд.

При этом нужно учитывать, что любая ошибка в монтаже и проектировании связана с риском разрушения основания дома.

На стройку только фундамента, скорее всего придётся потратить целый отпуск, а работа по выходным затянет весь процесс надолго.

Сопоставив эти два варианта, заказчики, как правило, обращаются в специализированные компании, который занимаются заливкой плитного фундамента под ключ.

Структура конструкции и схема плитного фундамента.

Плитный фундамент не требует глубокого заложения – это плавающая конструкция.

Своеобразный железобетонный экран, как бы парит над поверхностью земли. Поэтому целостности основания дома и его самому не грозит даже морозное вспучивание слабых грунтов.

Со страницы ©https://stroi.by/uslugi/fundament-pod-klyuch/plitnyj-fundament/

На фото: Процесс армирования плитного фундамента и готовый плитный монолитный фундамент

Если рассматривать УШП фундамента, как подвид плитного фундамента, то идея создания утепленной шведской плиты заключается в том, что утеплитель представляет собой своеобразное ложе, которое заливают бетоном, предварительно установив элементы инженерных систем.

Со страницы ©https://stroi.by/uslugi/fundament-pod-klyuch/uteplennaja-shvedskaja-plita-ushp/

На фото: Укладка пенопласта под основание УШП и процесс начала армирования

Со страницы ©https://stroi.by/uslugi/fundament-pod-klyuch/uteplennaja-shvedskaja-plita-ushp/

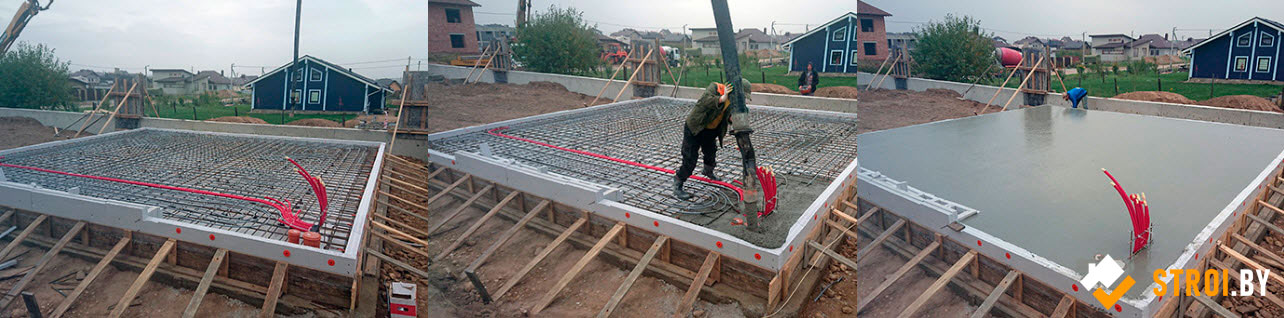

На фото: Монтаж контуров теплого пола и процесс бетонирования УШП фундамента

На схеме ниже, можно посмотреть пример структуры подвида плитного фундамента (утепленной шведской плиты)

Схема плитного фундамента УШП

Пошаговая инструкция по возведению УШП составлена в соответствии с последовательным формированием структуры фундамента.

Пошаговая инструкция

●разметка и нарезка пятна фундамента;

●копка котлована;

●укладка на дно геотекстиля и дренажной трубы;

●устройство щебёночно-песчаной подушки с прокладкой канализационной трубы;

●монтаж опалубки из деревянных щитов или для УШП фундамента плит пенополистирола с упорами из бруса и досок по внешнему периметру;

●для УШП — укладка плит утеплителя из пенополистирола;

●настил полотна гидроизоляции;

●монтаж армокаркасов (армирующей сетки);

●окончательная заливка бетоном всей опалубки.

По желанию заказчика, если фундамент представляет собой утепленную шведскую плиту выполняют дополнительные работы по монтажу трубопроводов водяного тёплого пола с последующей укладкой арматурной сетки с ячейками 150 х 150 мм, утеплению отмостки по периметру плиты пенополистиролом толщиной от 70 мм.

Разметка и нарезка пятна фундамента. Особенности разметки плитного фундамента

В принципе разметка прямоугольного в плане плитного фундамента не является сложной операцией. Просто необходимо соблюдать определённые правила. Важна нарезка пятна фундамента.

Её производят наложением плана дома на карту местности, где будет происходить строительство.

Пятно не должно выходить за границы выделенной земли под застройку, а кря фундамента должны быть расположены на допустимом нормативной документации расстоянии от соседних зданий и сооружений.

На пятно в свою очередь накладывают план здания, а значит и фундамента. Его тоже ориентируют по сторонам света. От этого зависит подветренная и наветренная сторона дома, а также где будет больше солнца.

Схема разметки плитного фундамента

Разметку производят следующим образом:

● в центре площадки устанавливают лазерный теодолит или нивелир;

● с помощью рейки отмечают точки углов здания, в которые вбивают колышки;

● колышки обвязывают шнуром, как по периметру, так и по диагоналям;

● правильность разметки проверяют равенством длины диагоналей;

● разметку расширяют в каждую сторону на 1 метр для формирования отмостки.

Глубина заложения и копка котлована

Глубину заложения плитного фундамента определяют на стадии проектирования.

Величина параметра зависит от сопротивления грунтового основания и расчётной нагрузки на 1 м² монолитной плиты.

Как правило, глубина заложения плитного фундамента находится около уровня земли, а высота плиты от 0,3 до 0,6 метра.

Если придётся снимать слой слабого грунта такого, как торфяник, то углубление может достигать 1 метр и более.

Для рытья котлована лучше привлечь технику. Для этого арендуют экскаватор или другую технику. Если вы делаете самостоятельно, то нужно следить, чтобы для техники все было готово, чтобы техника могла заехать на участок и спланировать работу нужно так, чтобы не было простоев.

Рытьё котлована

Дно котлована выравнивают по горизонту. Для этого лучше использовать бульдозер.

Песчано-гравийная подушка для плитного фундамента

На дне котлована, как правило расстилают полотна геотекстиля с перехлёстом 200 мм.

На боковые стороны ямы заводят полосы гидроизоляции на высоту будущей монолитной плиты.

Под плиту закладывается основание ПГС (песчано-гравийная смесь) толщиной 300-600мм, которую равномерно распределяют по всему котловану.

Песок используют промытый без глинистых включений. Его насыпают такой толщиной, чтобы в утрамбованном состоянии высота песчаной подушки достигала 200-300 мм (уточняется в каждом конкретном случае проектом). Для более плотной укладки песок перед трамбовкой может быть увлажнен.

Песчаная подушка

Если требуется отсыпать более толстый песчаный слой, то подушку уплотняют послойно – каждые 100-150 мм засыпки.

Уплотнение песчаной подушки виброплитой

Поверх песка проектом может быть предусмотрено дополнительный слой полотна гидроизоляции. Целесообразность этого действия оценивают в индивидуальном порядке. Далее насыпают гравий, можно использовать щебень. Слой обычно берется толщиной не менее 280 мм. Его, как и песок, тщательно утрамбовывают, контролируя горизонт поверхности нивелиром.

Устройство опалубки и гидроизоляция фундамента своими руками

Следующий шаг в возведении плитного фундамента – это монтаж опалубки. Если вы все делаете своими руками её изготавливают из досок, сбивая их в щиты, которые устанавливают по периметру фундамента. Профессионалы используют специальную опалубку. Ограждения высотой до верхней поверхности будущей плиты укрепляют подкосами и упорами каждые 1 – 1,5 метра. Углы усиливают горизонтальными и наклонными упорами. Вертикаль щитов контролируют отвесом или уровнем.

Со страницы ©https://stroi.by/uslugi/fundament-pod-klyuch/plitnyj-fundament/

На фото: Монтаж опалубки плитного фундамента

Верх фундамента можно отметить маркером на внутренней стороне щитов. Это поможет при заводе геотекстиля и заливке опалубки бетоном. Укладка гидроизоляции описана в предыдущей главе. Напуск геотекстиля на деревянные щиты нужен для того, чтобы жидкий бетон не уходил наружу через щели между досками и наоборот, влага из грунта не могла попасть внутрь бетонной заливки. Полотна стелют внахлёст на ширину 200 мм.

К щитам полосы гидроизоляции некоторые крепят степлером. После того, как бетон застынет, опалубку разбирают, складывая щиты, которые можно будет использовать на другом объекте на данному участке, например бани, сарая, гаража.

Полимерная плёнка, являясь прослойкой между деревом и бетоном, способствует тому, что при демонтаже щиты легко отделяются от монолитного бетона.

Расчет плитного фундамента

Во главу угла методики расчёта плитного фундамента заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

Соблюдение этого соотношения является основой расчёта площади монолитной ж/б плиты.

Вместе с глубиной заложения этот параметр определяет размер поперечного сечения заливной опорной конструкции.

Сопротивление грунта должно быть больше удельной нагрузки

Т – нагрузка, R – сопротивление грунта

Делают сбор всех нагрузок на фундаментную плиту – это вес дома с внутренним наполнение (люди, мебель, оборудование и пр.), снеговая нагрузка (определяется нормативной документацией). Также за счет геологических изысканий и проектного расчета определяют удельное сопротивление грунта на стройплощадке.

Площадь плиты подбирают так, чтобы сохранялось неравенство в пользу величины сопротивления грунтового основания.

ВАЖНО! Расчет фундамента очень сложная операция, которую стоит доверить профессиональным проектировщикам, ибо от надежности фундамента зависит устойчивость и целостность вашего будущего дома.

Для получения общего представления о расчёте параметра толщины плиты, который связан с заполнением монолита арматурным каркасом и бетоном, можно обратить внимание на СНиП 2.03.01-84 «Бетонные и железобетонные конструкции» и ТКП 45-5.01-67-2007 (02250) «ФУНДАМЕНТЫ ПЛИТНЫЕ Правила проектирования», также Строительные Правила «ОБЩИЕ ПОЛОЖЕНИЯ ПО ПРОЕКТИРОВАНИЮ ОСНОВАНИЙ И ФУНДАМЕНТОВ ЗДАНИЙ И СООРУЖЕНИЙ»

Область применения и виды плитных фундаментов. Отличие плитного фундамента от УШП фундамента

Область применения сплошных фундаментных плит достаточно широка. Плитные монолитные конструкции возводят, когда данный тип фундамента был определен проектом, как оптимальный.

Как правило, такой тип фундамента используется, когда:

● в осенне-весенний период года уровень грунтовых вод поднимается близко к поверхности земли;

● в пределах стройплощадки почва состоит из нескольких видов грунтов с различными характеристиками, что может дать неравномерную осадку здания;

● слабое сопротивление грунта основания (торфяники, илы и сапропели, разрушенные, размытые или насыпные грунты);

● большой вес здания.

Фундаментные плиты бывают двух видов:

1) обычные сплошные монолиты

2) утеплённые плиты

Простые фундаменты отличаются от утеплённых шведских плит (УШП) тем, что у последних делается подготовка под монтаж тёплых полов с прокладкой утеплителя из пенополистирола (плиты ППС или ЭППС), а внутри конструкции самой плиты закладываются трубы систем напольного отопления.

Плюсы и минусы плитного фундамента дома

Как и у любого строительного конструктива, у плитного фундамента есть свои плюсы и минусы.

Плюсы

1. Мелкое заглубление плиты уменьшает объёмы земляных работ.
2. Универсальность конструкции, позволяет возводить фундамент практически на любой почве, при должном проектном расчете.
3. Высокая несущая способность позволяет плите выдерживать нагрузку от тяжелых стен из кирпича и бетона.
4. При правильном проектировании и монтаже долгий срок службы.
5. Опалубка прямолинейна и не имеет сложных конфигураций, что упрощает и ускоряет её установку.
6. При небольших объёмах работ можно обойтись ручным трудом, не привлекая дорогие машины и механизмы.

Минусы

1. Высокая стоимость; Самый дорогостоящий из фундаментов в плане расхода материалов.
2. Долгий процесс создания: сплошной плиты связан с мокрыми процессами. Из-за заливки, схватывания и твердения бетона строительство плитного фундамента может занимать длительный промежуток времени, особенно, если вы все делаете своими руками.
3. Невозможность возведения фундаментов такого типа на участках с перепадами высот.
4. Высокая цена ошибки, особенно для УШП-фундамента, если вы сделали не корректный проектный расчет, работы по переделке и устранению дефектов могут стоить очень дорого.

Заключение

Если по прочтении данной статьи пришли к выводу, что плитный фундамент – это то, что вам нужно но вы не хотите выполнять эту работу своими руками и хотели бы доверить ее профессионалам, то вы можете обратиться в строительную компанию перейдя по ссылке https://stroi.by/uslugi/fundament-pod-klyuch/plitnyj-fundament/ Вам не придётся тратить на стройку драгоценное время. Вы избежите совершения ошибок на строительстве сложной монолитной конструкции из-за нехватки опыта. Вас проконсультируют и ответят на все ваши вопросы по возведению плитного фундамента в Минске во всех регионах Беларуси. Одной из привлекательных сторон сотрудничества является выполнение работ специалистами с соответствующими гарантиями.
